旋片式真空泵工作原理及結構說明
發布人：隔膜泵廠家 發布日期：2021-10-16 點擊率： 本文關鍵詞：旋片式真空泵,真空泵旋片式真空泵是一種油封式機械真空泵，是真空技術中較基本的真空獲得設備之一。旋片式真空泵可將密閉容器內的干燥氣體抽出，若裝有氣鎮裝置，還可抽出一定量的可凝性氣體。旋片式真空泵廣泛應用于冶金、機械、軍工、電子、化工、輕工、石油、醫藥等生產和科研部門。已廣泛應用于食品的真空包裝和塑料行業的真空成型。印刷行業的紙張輸送、真空夾具、真空吸塵。但不適合抽吸含氧量高、對金屬有腐蝕性、對抽油有化學反應、有顆粒粉塵的氣體。有單級旋片式真空泵和雙級真空泵兩種。
旋片式真空泵的工作原理
旋片式真空泵多為中小型真空泵。旋片式真空泵有兩種類型：單級旋片式真空泵和雙級真空泵兩種。所謂兩級旋片式真空泵就是將兩臺單級泵在結構上串聯起來。一般做成兩級，以獲得較高的真空度。
旋片式真空泵抽速與進口壓力的關系規定如下：在入口壓強為1333Pa、1.33Pa和1.33×10-1(Pa)下，其抽速值分別不得低于泵的名義抽速的95%、50%和20%。

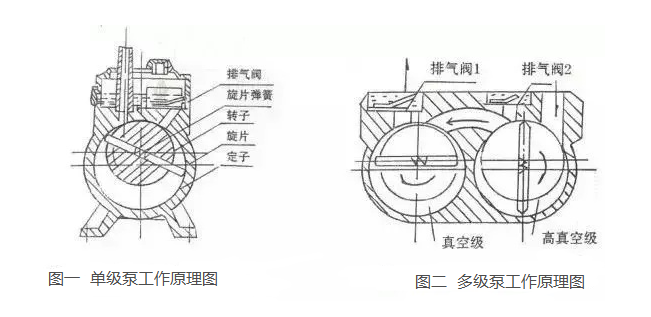

圖為兩級泵的工作原理圖，由兩臺單級泵串聯而成。
工作時，被抽吸的氣體首先通過吸入管進入高真空級。當吸入氣體壓力較高時，一部分氣體由排氣閥2排出，另一部分氣體通過低真空級由排氣閥1排出。當吸入氣體壓力低時，雖然被高真空級壓縮，但排氣閥2不能打開排氣。它只能通過低真空被壓縮，由排氣閥1排出。由于二級泵的限真空比單級泵的高度。
旋片式真空泵結構說明
旋片式真空泵是一種容積式泵，它利用旋片在泵腔內連續運轉，吸入和壓縮氣體，后從排氣口排出。該泵主要由定子、轉子、旋片等組成，轉子偏心地插入定子腔內。轉子槽內有兩個轉動件，轉動件彈簧置于兩個轉動件之間。定子上的進氣口和排氣口被轉子和旋片分成兩部分。
當轉子在定子腔內旋轉時，在彈簧張力和自身離心力的共同作用下，轉子端部靠在泵腔內壁上滑動，使進口側腔內容積周期性地膨脹并同時吸入氣體。逐漸減小排氣口的容積，壓縮吸入的氣體，再從排氣口排出，達到抽氣的目的。
旋片式真空泵特點及適用范圍

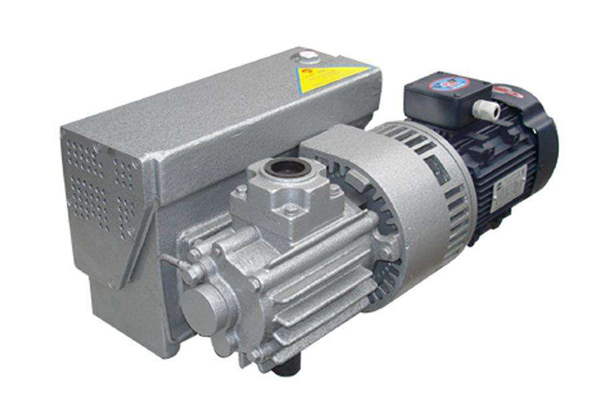

旋片式真空泵的吸入口裝有金屬絲網粗濾器。它可以防止固體外來灰塵顆粒被吸入泵腔。油分離器內裝有具有油氣分離效果的排氣過渡裝置。當泵停止時，吸入口內置的吸入閥將泵與泵送系統隔離，并防止油返回泵送系統。泵由空氣冷卻。XD型旋片式真空泵的所有泵均由直聯電機通過彈性聯軸器驅動。
