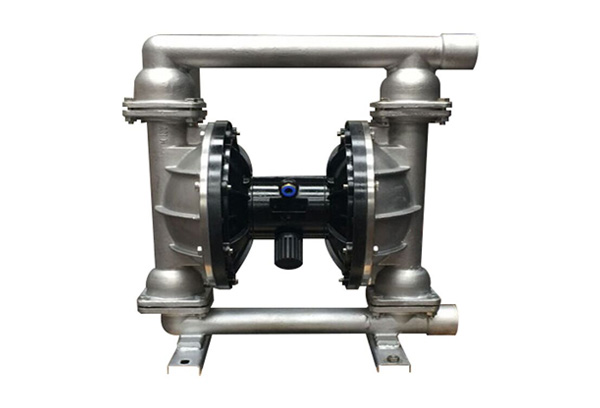

如何安裝氣動隔膜泵的通氣管和吸水管

發布人：隔膜泵廠家發布日期：2022-10-31 點擊率：本文關鍵詞：氣動隔膜泵

通氣管和吸水管是氣動隔膜泵不可缺少的配件，它們是如何安裝的呢?需要注意什么?接下來氣動隔膜泵廠家新光明都將給大家介紹一下。

　　一、氣管的安裝

　　氣動隔膜泵吸入管的直徑不應小于泵入口的直徑。比如輸送高粘度流體時，白吸入管的直徑比泵入口的直徑好。有必要在入口端使用不彎曲的吸入管道，這樣就可以出現高真空狀態。出水管的直徑應至少等于出口直徑，或稍大一些，以減少阻力和損失。所有管道和接頭必須密封，否則泵的自吸能力會降低。

　　氣動隔膜泵裝置：如果忽略裝置的細節，長期的精心規劃、研究和選擇仍可能導致不安全的泵送效果，影響泵的使用壽命。

　　方位：噪音、安全和其他邏輯因素通常需要設備的方位。符合要求的并聯裝置可能導致使用區域堵塞，影響其他泵裝置。

　　用途：氣動隔膜泵的朝向一定要便于使用，方便維修人員日常檢查調試。

　　氣源：每臺氣動隔膜泵都應有一根通氣管，通氣管應能提供足夠的空氣，以達到所需的泵送流量。空氣壓力取決于不同的泵送要求，但不超過7巴。(125磅/平方英寸)

　　裝置高度：請充分考慮泵的自吸能力，防止自吸降低。

　　管道：在我們考慮了每個可能的管道問題的方向之前，泵的位置不能確定。

　　該裝置應選擇在短且直的進出管道的連接處。盡量避免額定彎頭和管件。泵體應能獨立支撐所有管道。此外，管道的放置應防止泵體的管道裝置受力。

　　可以安裝柔性軟管來消除由泵的自然往復運動引起的應力。如果泵體與固定底座連接，泵體和底座之間的緩沖將有助于減少泵體的感覺。

　　二、抽水管路的安裝

　　每臺氣動隔膜泵都必須連接一根單獨的吸水管，吸水管的長度要盡量縮短，以保證隔膜泵能夠抽水，很大限度地減少進水管的水頭損失，降低吸水保證后吸水管被雜質堵塞的概率。

　　氣動隔膜泵的泵送管道的流速一般設計數據為1.5 m/s，低不應小于0.7 m/s，否則入口管道容易產生泥沙淤積。當泵送管道較短時，管道的流速可提高到每秒2.0~2.5米。為了讓吸入管內的空氣能被自吸泵迅速排空，隔膜泵的泵送管路盡量不要轉彎或平鋪，從水池到泵的方向盡量是由低到高的坡度，坡度為0.005度。

　　如果氣動隔膜泵的泵送管路與水泵之間的連接需要縮徑，必須采用偏心大小頭。水池下面的吸入口應安裝一個喇叭口，喇叭口的直徑為自吸泵吸入管直徑的1.3至1.5倍。

　　泵送管道輸送的液體為污水時，泵送管道上不要安裝底閥，因為安裝底閥后容易堵塞底閥，使自吸泵不容易吸水，容易加重自吸氣動隔膜泵水頭損失導致流量減少的現象。
